實景三維建模技術應用于城市風貌設計探索與實踐

近年來，全國各地都在加速布局實景三維中國建設，力求全方位、立體化呈現各類自然資源要素現狀和空間分布情況，通過高清、立體、可視化場景精準反映地形空間分布、地表紋理細節、地物形態特征，實現自然空間與數字空間的關聯互動。西安中策公司以新型基礎測繪為契機，聚焦實景三維建設，以推動高質量發展為主題，以構建新型基礎測繪體系為引領，提升地理信息公共服務效能為著力點，通過實景三維技術的運用，為空間規劃、城市治理、城市風貌設計、方案評審、生態修復、歷史風貌保護、建設項目測量等工作提供有力的支撐。本文從服務國土空間規劃和城市風貌設計出發，選取典型區域開展實景三維應用試點探索，運用實景建模技術為城市風貌設計提供技術支撐。

一、技術路線

實景三維支撐體系由空間數據體、物聯感知數據和支撐環境三部分構成。

（1）空間數據體空間數據體包括基礎地理實體、部件三維模型以及其他實體等?；A(chǔ)地理實體包括地物實體和地理單元，通過二維、三維形式進行表達。部件三維模型包括建（構）筑物結構部件、建筑室內部件、道路設施部件、地下空間部件等。其他實體包括其他行業部門生產的專業類實體。

（2）物聯感知數據包括自然資源實時感知數據、城市物聯網感知數據、互聯網在線抓取數據等。自然資源實時感知數據包括通過自然資源管理業務獲得的實時視頻、圖形圖像，以及自動化監測設備實時信息等。城市物聯網感知數據包括城市監控視頻，車載導航、移動基站、手機信令等實時視頻及圖像等?；ヂ?lián)網在線抓取數據包括在線獲取的地理位置、文本表格等。

（3）支撐環境包括數據獲取處理、建庫管理和應用服務系統，以及支撐上述系統運行的軟硬件基礎設施等。獲取處理系統指對空間數據體和物聯感知數據進行獲取、處理、融合的各系統。建庫管理系統指對數據集成建庫和數據庫管理的各系統。應用服務系統是面向應用的服務系統。軟硬件基礎設施指自主可控的網絡、安全、存儲、計算顯示設備，以及支撐軟件等。

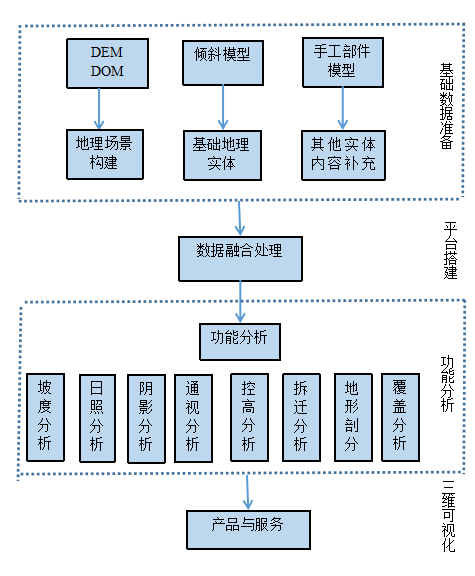

圖1  實景三維建設技術路線圖

二、應用與推廣

（1）實景可視性

城市實景三維模型是對城市地形地貌、地上地下人工建筑物等的三維表達，反映對象的空間位置，幾何形態、紋理及屬性等信息?？梢哉鎸嵎从辰ㄖ矬w的顏色、質地和圖案等。

城市風貌規劃是城市規劃建設的延續與深化，將實景三維應用于城市風貌規劃，通過采集數據對三維數據進行三維建模處理，實現三維可視化在城市風貌規劃中可以更真實、更直接的利用實景三維場景對建筑進行模擬。能夠更鮮明、獨特、唯美的表現出城鎮形象，可以更好展現區別其他城鎮特有的魅力和光彩。

通過實景三維分析結合地形測繪、現場訪談、實地踏勘等方式，充分展現城市風貌現狀特征和規劃思路，更直觀的展現風貌規劃成果質量，以高質量實景三維可視化成果助力城市規劃建設，為提升城市的風貌規劃添磚加瓦。

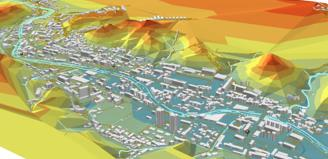

圖2  實景三維模型圖（LOD1 ）

（2）真實精確性實景三維模型在城市風貌規劃的應用對城市控制性詳細規劃、城市設計、歷史街區保護規劃、景觀規劃設計其規劃管理等具有參考引導作用?？梢赃€原歷史風貌、重點保護與合理利用、突出區域特色、營造宜居城市，解決數字空間與虛擬空間聯合、融合問題，打造“動態、永續、廣覆蓋、虛實結合”的同一化場景。進而優化城市品質和城市特色，化被動轉為主動，在現狀本底的基礎上，創造性地調整影響城市風貌的現狀和規劃，對相關城市公共空間、交通、建筑、景觀等進行二次規劃和設計。

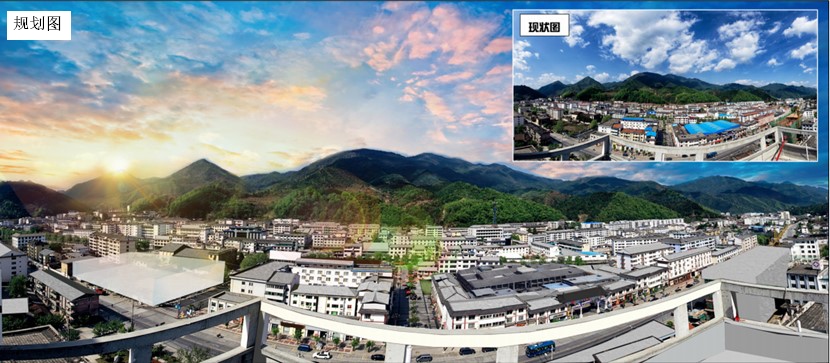

圖3  風貌設計對比圖

（3）數據處理的科學性實景三維模型在城市風貌規劃的應用對于城市規劃管理工作具有積極的促進作用。通過抽象事物直接轉換為具體對象，可以通過模型分析來更加準確地表達出城市未來發展狀況及變化規律等?；趯嵕叭S模型，以城市的環境、發展現狀和未來趨勢為基礎，結合當?shù)刈匀粭l件對自然環境分析。在城市風貌規劃階段綜合考慮各方面因素，合理規劃城市風貌中的生態建設問題，提高生態系統服務能力，實現資源利用最大化并使其與社會經濟發展保持一致，實現城市景觀環境、生態環境以及人居環境之間的協調統一發展。

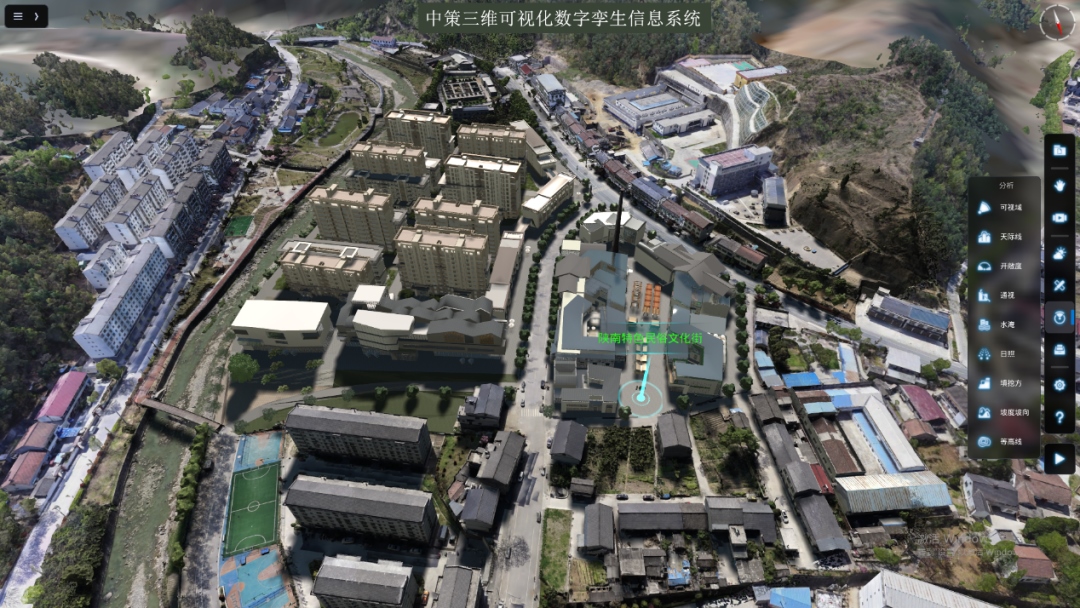

圖4  實景三維模型圖（LOD4 ）

三、借鑒與啟示

實景三維模型應用十分廣泛，但在實際情況中，由于受到原始數據、三維模型等的影響還存在一定的局限性。為此，我們要從以下幾個方面尋求突破與創新。

（1）堅持創新引領

強化創新在實景三維應用中的核心地位，與時俱進。精心打造實景三維可視化平臺，推動產業展示交流與合作。搭建各領域交流合作平臺，推動融合發展、擴寬服務領域。

（2）堅持需求牽引

以產業數字化、數字產業化、數字化治理和數字化服務等需求為導向，加快實景三維在國土空間規劃應用的進程，推動實景三維建設在自然資源領域的應用。

（3）堅持融合發展

鞏固實景三維在現代測繪地理信息技術的重要地位，加強實景三維對新型工業化、信息化、城鎮化、農業現代化等建設的戰略支撐，進而推動現代測繪地理信息技術與數字經濟的深度融合。產、學、研深度融合，推動三維成果轉化。

（4）堅持系統觀念

加強全局性謀劃、戰略性布局、整體性推進，推動測繪地理信息領域教育鏈、人才鏈、產業鏈、創新鏈，形成有機銜接，優化產業鏈布局，健全以政府為重要引導、企業為主導、高校和科研機構為重要支撐、產業關鍵核心技術攻關為中心任務的融合發展機制。

實景三維中國建設的理念新穎，內涵豐富，意義重大，任重道遠。實景三維建模技術應用于城市風貌設計的初步探索、深入研究、成功構建與廣泛應用，將帶動實景三維中國建設的創新發展。
