西安中策資訊科技有限責任公司——《超圖通訊》第十一期

西安中策資訊科技有限責任公司是以地理信息技術為主營方向的高新技術企業。公司位于西安高新技術開發區，具有良好的研發生產環境，具有完善的生產儀器設備和生產經營管理體系。公司業務涉及測繪、軟件開發、數據庫、地理信息系統建設及相關技術咨詢服務等。
    公司成立以來，致力于國土資源、交通、電力、民政、企業等行業領域的技術服務，在地理信息技術應用開發及系統建設方面與北京超圖地理信息技術有限公司建立了長期良好的合作關系。中策公司依托Supermap Object開發的地下管線信息管理系統在民航及多個大中型企事業單位得到成功應用。在關鍵技術方面應用Supermap IS.Net 技術開發的陜西地名信息網已經推出。在土地資源調查、數據庫建設、工程測量、地形測量、地下管線探測等方面完成了諸多項目，受到各級政府主管部門及用戶的好評。
　　中策公司共有員工40余名，設有測繪工程部、圖形工程部、軟件開發部和綜合管理部。公司堅持“以人為本，以技為魂”的經營理念，愿與社會各界建立良好的合作關系，共同開創GIS事業的新局面。
　　西安咸陽國際機場地下管線信息管理系統
　　西安咸陽國際機場是西部地區重要的國際空港，占地面積8000余畝，區內地下管線星羅棋布。為加強對所轄區域地下管線的管理工作，經過反復論證，西部機場管理集團于2006年委托西安中策資訊科技有限責任公司建設了“地下管線信息管理系統”。該系統應用北京超圖地理信息技術公司的全組件式GIS開發平臺SuperMap Objects開發，提供了豐富的地理信息功能。系統對機場區域內各類管線圖形資料及20余類管線的各10多種屬性進行整理加工建立數據庫，建立了界面友好、功能強大、維護便捷的地下管線信息管理系統，是地理信息系統在大型基礎設施管理領域的應用范例，具有鮮明的技術特色。

　　系統架構
　　根據系統應用需求，GIS圖形數據處理需求以及對系統平臺安全性、穩定性考慮，采用成熟的C/S結構模式。

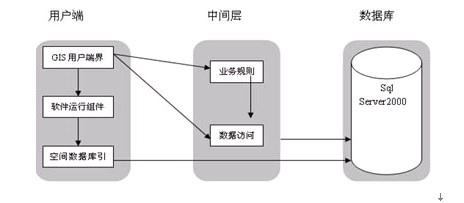

圖1 系統體系結構示意圖

　　注：C/S結構一般面向相對固定的用戶群，對信息安全的控制能力很強。系統中涉及到許多安全性要求較高的數據資料。而B/S結構對安全的控制能力相對弱，面向是的不可知的用戶群。為確保數據資料的安全，本系統需要采用C/S結構進行保護。

　　系統建設目標
　　◆ 以地理信息系統技術為支撐工具，以實際測量和探測的管線空間信息和屬性信息為數據資源，形成高效的地下管線綜合管理系統；
　　◆ 嚴格遵循現有國家標準和行業標準，進行數據的分類和編碼，以利于數據交換和共享；
　　◆ 選用功能完善的數據庫和GIS系統，方便、安全地對管線等數據庫中的圖形數據和屬性數據進行統一管理。為用戶提供管線數據存儲、信息查詢、數據更新、結果輸出、統計與分析等功能；
　　◆ 建立本系統可及時準確地為咸陽機場的規劃建設、維護施工提供內容詳實、精度可靠的各類管線信息資料；
　　◆ 操作簡單，界面友好，易于操作、維護和更新。

　　系統功能
　　1、地圖顯示
　　基本操作有選擇,圓形選擇,多邊形選擇,放大,縮小,漫游,自由縮放,全幅顯示,刷新。

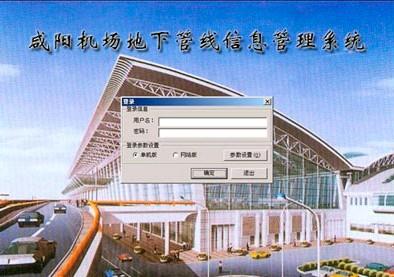

                       圖2 登陸界面

　　 2、圖層管理
　　圖層管理是對當前地圖窗口不同圖層關系及其不同風格的輔助管理工具。
　　如專題地圖功能是系統可通過選擇不同的專題，直接調用給水、排水、天然氣、熱力、電力、電信、寬帶網等各類管線任意一種專題地圖到圖形顯示區，對專題圖進行查詢等操作。
　　3、查詢功能
　　實現圖形數據和屬性數據的交互查詢。
　　以圖查屬性：圖查屬性功能主要實現地圖對象的點擊查詢功能、即根據圖形查詢相應屬性數據。
　　以屬性查圖：指定圖層的字段，輸入字段值范圍，在地圖上查詢符合條件的地理要素并突出顯示。
　　SQL查詢是使用標準的 SQL 查詢語言根據屬性條件查詢得到相應的對象及屬性記錄。。
　　4、管線屬性維護更新功能
　　圖形維護功能包括對點對象,線對象,面對象,文本對象的維護。
　　地圖樣式庫管理是系統通過點狀符號編輯器,線形庫編輯器以及填充編輯器分別管理符號庫,線形庫和填充庫。
　　圖層管理功能是對當前地圖窗口中的各個圖層進行操作控制。
　　信息屬性維護包括屬性表顯示,屬性維護,屬性表結構維護。
　　5、數據格式轉換
　　數據導入功能允許用戶方便的將其他格式的矢量數據導入系統中。
　　數據導出功能用于把 SuperMap 格式的數據轉換為其它的數據格式。
　　6、管線信息分析功能
　　統計分析功能包括區域管線統計,關鍵點分析,連通性分析,爆管分析,最近設施查找。
　　7、量算功能
　　包括距離量算、面積量算等。
　　8、三維模擬顯示
　　包括三維場景顯示及屬性查詢，可以使用戶形象立體的 查看各類管線在地下的三維狀態及相互關系，還可點擊管線查詢其屬性。

　　9、管線縱斷面顯示
　　包括管線斷面顯示,屬性查詢，主要是便于對某一地下斷面的管線信息進行顯示查詢。

　　10、制圖及輸出功能
　　包括創建布局，即裁圖編輯、整飾、輸出及打印等。
　　11、權限管理
　　為了保證系統數據管理的安全及統一，系統設立權限管理功能，即包括超級用戶管理,用戶管理以及用戶權限管理。

　　結語
　　西安咸陽國際機場地下管線信息管理系統建設的實踐證明，中策公司選用SuperMap Objects作為開發平臺能很好地滿足系統的需求。該項目是地理信息技術在基礎設施管理領域的應用范例，具有良好的市場前景。
